فایل طراحی کامل طراحی بر اساس عملکرد به همراه محاسبات و آموزش و توضیحات

شامل یک فایل ورد 59 صفحه ای و 3 فایل طراحی اساس عملکرد و مقاومت در نرم افزار etabs و 1 فایل شامل

تمامی خروجی مقادیر در قالب فایل اکسل

• مشخصات اصلی پروژه

پروژه حاضر، یک ساختمان 5 طبقه فولادی در تهران است

مشخصات کلی پروژه به شرح زیر است:

1-ساختمان به لحاظ کاربری مسکونی است.

2-اسکلت این ساختمان دارای بادبند های همگرا در جهت Yو قاب خمشی در جهت X می باشد.

3-خاک منطقه نوع II تعریف شده در آیین نامه 2800 می باشد.

• آیین نامه های مورد استفاده

• مبحث دهم مقررات ملی ساختمان (طرح و اجرای ساختمان های فولادی)
• مبحث ششم مقررات ملی ساختمان (بار های وارد بر ساختمان)
• آیین نامه طراحی ساختمان ها در برابر زلزله (استاندارد 2800 ویرایش چهارم)
• دستورالعمل بهسازی لرزه ای سازه های موجود (نشریه 360)
• نشریه FEMA-440

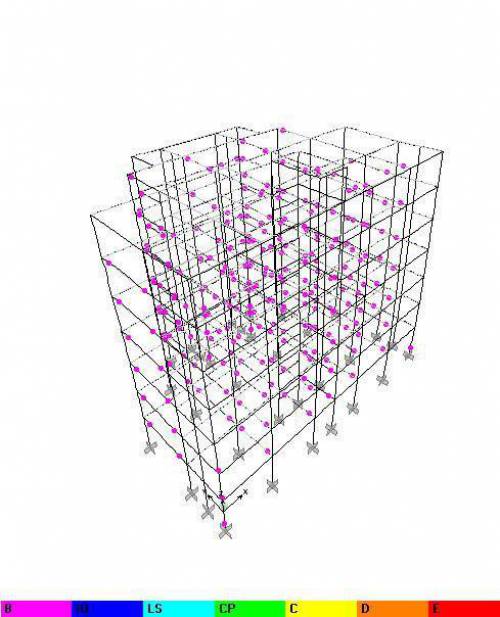

جهت مدلسازی و تحلیل و ارزیابی سازه از نرم افزار ETABS2015استفاده شده است.

جمع بندی و نتیجه ‏گیری

آنالیز خطی

• در آنالیز خطی، تیر ها جوابگوی تراز LS هستند، اما بعضی از آنها برای تراز IO نیازمند بهسازی‏اند همچنین بادبندها جوابگوی تراز LS هستند، اما اکثرا در تراز IO نیازمند بهسازی‏اند. اما ستون ها رفتار متغیری دارند و تعداد زیادی از آنها برای سطح LS پاسخگو نیستند.

آنالیز غیر خطی

• در آنالیز غیرخطی ، 5 تیر در سطح IO نیازمند بهسازی‌اند همچنین 6 عدد مهاربند در سطح IO نیازمند بهسازی‌اند اما 2 عدد مهاربند در سطح LS نیز به بهسازی احتیاج دارند.
• آنالیز خطی در کل محافظه کارانه تر از آنالیز غیر خطی می باشد چرا که تعداد اعضای نیازمند به بهسازی به خصوص در سطح IO در روش خطی بیشتر از روش غیر خطی شده است.

روش غیر خطی روشی دقیق تر است به خصوص زمانی که در سیستم باربر جانبی سازه تغییراتی از جمله تغییر ناگهانی سختی وجود دارد. این امر در جهت بادبندی در این پروژه کاملا نمایان بود چرا که بادبند ها در طبقه دوم در روش غیر خطی نیازمند به بهسازی تشخیص داده نشدند در صورتی که در روش غیر خطی تشخیص داده شدند.

کلیه فایل ها قابل ویرایش و هماهنگ سازی با شرایط پروژه مد نظر شماست.
